六角螺紋絲扣加熱管
產(chǎn)品詳情

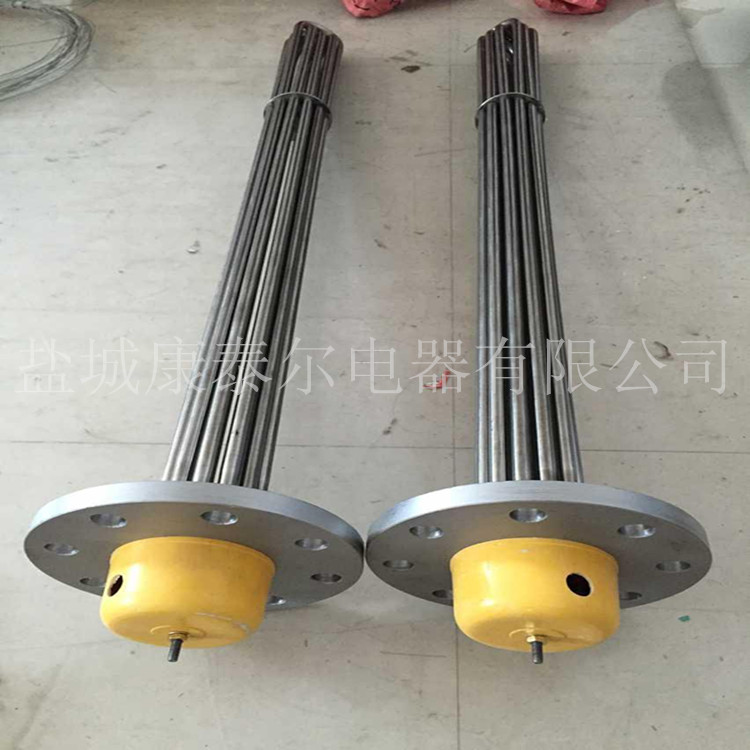

上圖為我公司拍攝的 六角螺紋絲扣加熱管 實(shí)物圖
六角螺紋絲扣加熱管設(shè)計(jì)及定制：
1.電壓、功率。
2.管徑的大?。嚎砂凑湛蛻?hù)要求做到8-12mm。
3.管身的長(zhǎng)度：非標(biāo)定制（最小8mm）。
4.電熱管的材質(zhì)：主要材質(zhì)有SUS304、SUS321、SUS316L、不銹鋼加涂層（防水垢處理）、SUS310S(俗稱(chēng)：2520)、鈦管等。
5.電熱絲的選擇：一般為鐵鉻鋁絲（北京首鋼）、鎳鉻絲（一般有H140、2080電阻絲等）。這兩者的選擇取決于客戶(hù)的工作環(huán)境（溫度以及震動(dòng)性）。我司有進(jìn)口瑞典電熱絲，可用作電熱管，極大延長(zhǎng)電熱管的使用壽命。
6.其他：工作環(huán)境、接線(xiàn)柱長(zhǎng)度、是否需要安裝螺紋（螺紋大?。?/p>
六角螺紋絲扣加熱管氧化鎂粉的選用：
氧化鎂粉位于電阻絲和管壁之間，用于電阻絲與管壁之間的絕緣。同時(shí)，氧化鎂粉又具有良好的導(dǎo)熱性能。但是，氧化鎂粉又具有很強(qiáng)的吸濕性，因此在使用時(shí)要經(jīng)過(guò)防潮處理（氧化鎂粉改性或電熱管封口處理）
六角螺紋絲扣加熱管的壽命：
電熱管的壽命除了與電阻絲質(zhì)量有關(guān)外，還與氧化鎂粉的質(zhì)量，電阻絲直徑的選擇等因素有關(guān)。對(duì)于高溫電熱管，能制造表面負(fù)荷在8W/CM2以下的電熱管。在選擇電阻絲的直徑時(shí)，需計(jì)算電阻絲的表面負(fù)荷以達(dá)到壽命要求。
六角螺紋絲扣加熱管的環(huán)境條件：
a．海拔高度不超過(guò)1000m
b．周?chē)h(huán)境溫度-20~50℃
c．周?chē)諝庀鄬?duì)濕度不大于90%（環(huán)境溫度為25℃時(shí)）
d．周?chē)鸁o(wú)導(dǎo)電塵埃、爆炸性氣體及能?chē)?yán)重?fù)p壞金屬和絕緣材料的腐蝕性氣體
e．沒(méi)有明顯的沖擊與振動(dòng)
六角螺紋絲扣加熱管開(kāi)裂：
（1）不銹鋼管焊縫質(zhì)量特別差，抗拉強(qiáng)度太低；
（2）新管，烘干工序沒(méi)做好，氧化鎂內(nèi)水分急劇受熱膨脹對(duì)管壁形成較大壓力。
（3）在高濕度下長(zhǎng)時(shí)間不使用，有較多濕氣入侵到管內(nèi)
六角螺紋絲扣加熱管特點(diǎn)：
具有升溫快，工作溫度≤450℃。 用途：塑料成型模具、C02減壓裝總成、卷煙機(jī)、快速封口機(jī)、制藥機(jī)械等。電壓：12-250V 功率：6-8W/cm2（有效發(fā)熱區(qū)表面積）推薦規(guī)格：6︿20（mm）×40︿100（mm）。
六角螺紋絲扣加熱管的選用原則：
耐溫、耐腐蝕：對(duì)于低溫管，一般采用BUNDY、鋁管、銅管，高溫管一般采用不銹鋼管、英格萊管，水質(zhì)嚴(yán)重的情況下可以采用鐵氟龍電熱管以及不銹鋼加涂層處理電熱管。不銹鋼加涂層處理電熱管能在水質(zhì)不良的狀況下使用，英格萊840加熱管可以在高溫工作狀態(tài)下有很好的抗氧化性能，有較好的耐腐蝕性能，一般英格萊代碼管材均采用國(guó)內(nèi)的2520材質(zhì)代替，擁有同樣的效果。
六角螺紋絲扣加熱管性能指標(biāo)：
1升溫時(shí)間：在試驗(yàn)電壓下，元件從環(huán)境溫度升至試驗(yàn)溫度時(shí)間應(yīng)不大于15min；
2額定功率偏差：在充分發(fā)熱的條件下，元件的額定功率的偏差應(yīng)不超過(guò)下列規(guī)定的范圍，對(duì)額定功率小于等于100W的元件為：±10%。對(duì)額定功率大于100W的元件為+5%～-10%或10W，取兩者中的較大值；
3絕緣電阻：出廠(chǎng)檢驗(yàn)時(shí)冷態(tài)絕緣電阻應(yīng)不小于50MΩ；
六角螺紋絲扣加熱管使用注意事項(xiàng)：
1、元件應(yīng)存放于干燥外，若因長(zhǎng)期放置而絕緣電阻降到低于1兆歐時(shí)，可在200℃左右的烘箱中干燥若干小時(shí)（或?qū)⒃蛪和ㄟ^(guò)數(shù)小時(shí)），即或恢復(fù)絕緣電阻。
2、發(fā)現(xiàn)管子表面有結(jié)碳時(shí)，必須除盡后再用，以免降低效率，甚至燒壞元件。
3、熔化瀝青、石蠟等固態(tài)油類(lèi)時(shí)應(yīng)降低電壓使用，等熔化后再升至額定電壓。以防止電量集中降低元件使用壽命。
4、高瓦特密度單頭電熱管在使用期間，由于本身加熱迅速散熱條件差，常造成電熱管外部不銹鋼管體焦黑、氧化、變形，因而造成內(nèi)部發(fā)熱元件-電熱合金絲因高溫空燒融斷，造成單頭電熱管本身壽命縮短，所以?xún)?yōu)良的單頭電熱管不但需要生產(chǎn)質(zhì)量好，更要求模具的材質(zhì)與加工孔徑（孔徑與管徑越接近越好），適合的孔徑除了方便換單頭電熱管之外，也有利于兩者熱能之間的傳導(dǎo)，因而延長(zhǎng)加熱管本身電熱管的使用壽命。
5、模具深孔加工應(yīng)注意精密度，不可兩頭鉆孔，因?yàn)榻唤犹師o(wú)法密合而有較大孔隙，使加熱管散熱不良，被加熱體溫度不平均。
6、應(yīng)注意電熱管出線(xiàn)端之氧化鎂粉，在使用場(chǎng)所不可受到污染物與水分滲入，防止漏電，最好是預(yù)留5mm于模具外。
開(kāi)機(jī)使用電熱管，最好可以預(yù)熱5分鐘，以免因?yàn)榭諝獬睗窕蛩譂B入管內(nèi)，發(fā)生漏電危險(xiǎn)，使用電熱機(jī)械必須加裝接地線(xiàn)。
7、電熱管應(yīng)加以固定，保護(hù)發(fā)熱區(qū)不外漏空燒，避免使用熱傳導(dǎo)泥，以免造成內(nèi)孔積碳、漏電，日后不易更換電熱管。
