L型直角單頭加熱管
產品詳情

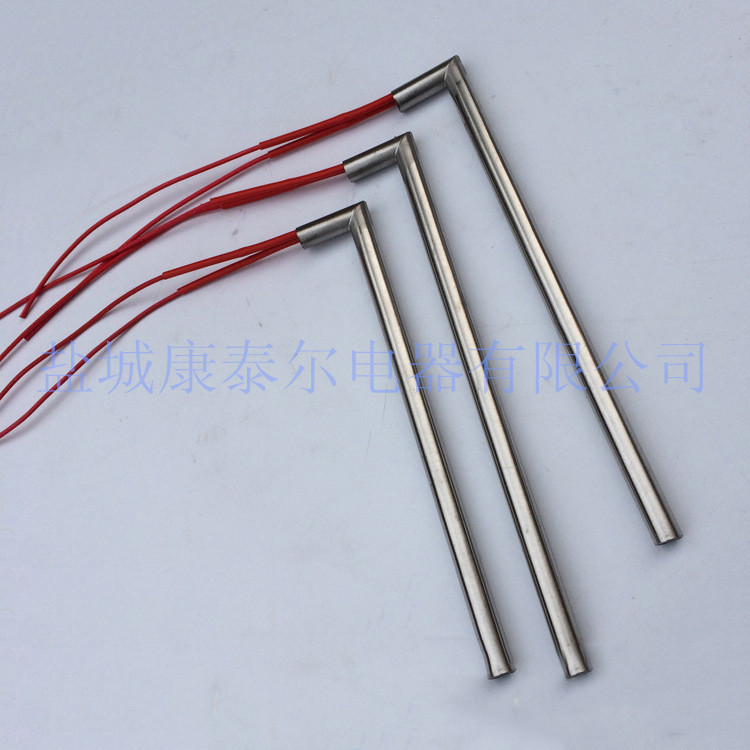

上圖為鹽城康泰爾拍攝的 L型直角單頭加熱管 實物圖
單頭電熱管又叫單端電熱管、彈筒電熱管(Cartridge Heaters)，是電熱管(管狀電熱元件)的一種，在中國電熱行業，有一很久稱謂的型號：M3。在90年代后期由于電熱管在中國廣泛應用，電熱管的形狀也現很多，在中國南方就將這種一頭出線模具用的電熱管稱為單頭電熱管或單端電熱管。
單頭電熱管典型結構（最大眾化的結構）和電熱管是一樣的，一般由5個部分組成：絕緣子、封口材料、引出棒、填充料、電熱絲、金屬護套管、接線端。螺旋電熱絲與引出幫位于金屬護套管的中央，它的制造工藝是將螺旋型電熱絲穿入無縫鋼管、銅管或者鋁管內，其間隙處通過多管填充機均勻地填充既絕緣又導熱的氧化介質，如結晶氧化鎂粉（也可用氧化鋁或潔凈石英砂等）。然后用縮管機將管徑縮細，使氧化物介質密實（密度達到3.3g/cm3以上），保證電熱絲與空氣隔絕，中心位置不發生偏移而碰及管壁。這樣，單位面積發熱量就可增加十幾倍，使用壽命也可以相應的提高至10年以上。與相同大熱量的電熱元件相比，管狀電熱管可節約5%的電熱材料，而熱效率可達到90%以上。

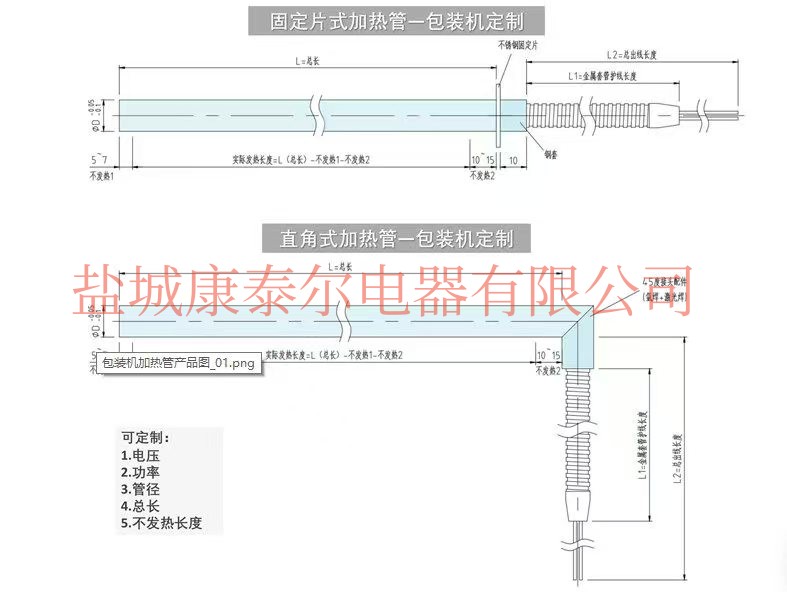

L型直角單頭加熱管設計及定制需知：
1.電壓、功率。
2.管徑的大?。嚎砂凑湛蛻粢笞龅?-30mm。
3.管身的長度：非標定制(最短20mm)。
4.電熱管的材質：主要材質有10#碳鋼、SUS304、SUS321、SUS316L、不銹鋼加涂層（防水垢處理）、SUS310S(俗稱：2520)、鈦管、Incoloy800等。
5.電熱絲的選擇：主要有鐵鉻鋁絲(北京首鋼鋼化絲)、鎳鉻絲(Cr20Ni80)、進口康泰爾絲(Kanthal)，取決于產品的表面負荷及工作環境(溫度以及震動性)。
6.其他：工作環境、接線柱或引線長度(耐溫及材質)、是否需要安裝螺紋(螺紋尺寸大小)、金屬軟管的直徑以及長度等。

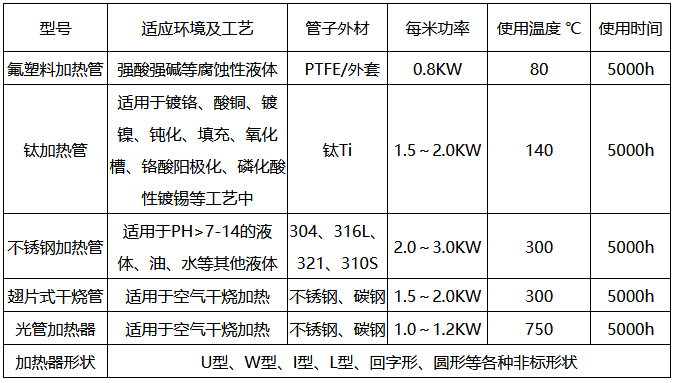

L型直角單頭加熱管的應用范圍
1、電鍍廠、PCB、氧化廠等客戶：由于加熱液體都有腐蝕性，參照具體溶液及酸堿性，使用SUS316電加熱管、鈦電加熱管、鐵氟龍電加熱管等。
2、電子廠、模具廠等客戶：錫爐、模具等單頭加熱管，一般要配合適合的尺寸，主要是管徑、長度。
3、空氣干燒電加熱管：一般烤箱、隧道爐（300-400℃）等用到翅片SUS304電加熱管就可以，如果是熱處理等溫度要求較高的場所就需要用到SUS310電加熱管。
4、另外液體加熱，電加熱管要特別注意發熱段，須浸入液體中。
L型直角單頭加熱管使用注意事項：
1、單頭電熱管在使用期間，由于本身加熱迅速散熱條件差，常造成電熱外部不銹鋼管體焦黑、氧化、變形，因而造成內部發熱元件-電熱合金絲因高溫空燒融斷，造成單頭電熱管本身壽命縮短，所以優良的單頭電熱管不但需要生產質量好，更要求模具的材質與加工孔徑（孔徑與管徑越接近越好），適合的孔徑除了方便換單頭電熱管之外，也有利于兩者熱能之間的傳導，因而延長加熱管本身電熱管的使用壽命。
2、模具深孔加工應注意精度，不可兩頭鉆孔，因?yàn)榻唤犹師o法密合而有較大孔隙，使加熱管散熱不良，被加熱體溫度不平均。
3、應注意電熱管出線端之氧化鎂粉，在使用場所不可受到污染物與水分滲入，防止漏電，預留5mm于模具外。
4、開機使用電熱管，預熱5分鐘，以免因?yàn)榭諝獬睗窕蛩譂B入管內，發生漏電危險，使用電熱機械須加裝接地線。
如有疑問可以聯系--沈先生：13327998738（同微信）/ 0515-8860 4822
